样本不均衡条件下交通标志检测方法研究6

在目标检测中，以深度学习为基础的众多模型取得了优异的效果，尽管基于深度学习的方法在大部分领域已经取得了一定的成就，但对于类似于交通标志检测这种小目标检测问题，由于其在图像中的尺寸较小，特征信息较少，导致模型难以提取有效特征，从而影响模型的准确率。因此，如何提高小目标检测的准确率成为了一个重要的研究方向。

小目标检测问题 ​

小目标是指在图像中尺寸、分辨率较小的目标，通常在目标检测中，小目标检测问题是指由于小目标的特征信息较少，导致模型难以提取有效特征，从而影响模型的准确率。在交通标志检测中，由于交通标志距离车身摄像头较远，其中有用信息占用图像较小区域，导致小目标检测困难，难以提取到有效特征。在TT100K交通标志数据集中，42.5%的交通标志样本都属于小目标，大目标仅占比7.5%。

可查看样本不均衡条件下交通标志检测方法研究2了解更多关于小目标检测问题的内容。

小目标检测算法 ​

针对小目标检测问题，主要有特征金字塔网络和路径聚合网络两种方法。

特征金字塔网络 ​

可参考什么是FPN(Feature Pyramid Networks--特征金字塔)？

识别小目标的关键在于提取多尺度特征，单一特征图网络结构无法提取多尺度特征，因此提出了特征金字塔网络。特征金字塔网络是一种多尺度特征提取网络，可以提取不同尺度的特征，用于目标检测和分割等任务。特征金字塔网络的结构示意图如下：

单一特征图网络结构示意图层级金字塔特征结构示意图

为了利用到浅层特征图，层级金字塔特征对单一特征图网络结构进行了改进，层级金字塔特征结构可以同时利用深层特征和浅层特征进行预测，低分辨率、语义特征强的深层特征图负责检测大目标，高分辨率、纹理信息强的浅层特征图主要负责检测小目标。由于利用到了浅层特征图进行检测，层级金字塔特征结构在一定程度上增加了小标检测的性能。然而，此类结构的浅层特征并没有利用到深层特征，对深层特征的利用率不高。

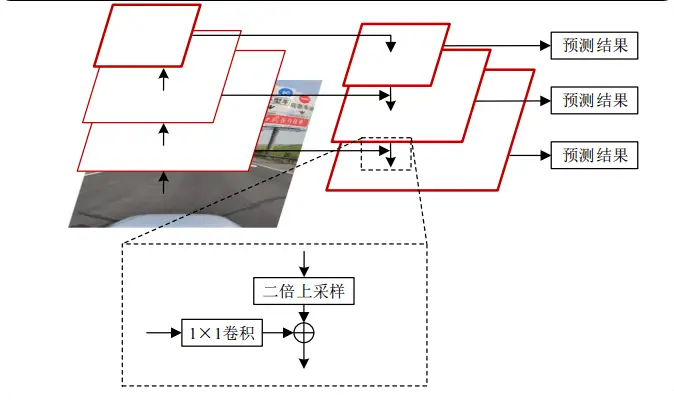

特征金字塔网络

（FPN, Feature Pyramid Networks）对深层特征图和浅层特征图进行了融合，提高了小目标检测的准确率。FPN 通过自顶向下的路径和横向连接融合了深层特征图和浅层特征图，缓解了信息扩散问题，进一步提升了小目标检测的性能，且对网络推理速度的影响较小。

路径聚合网络 ​

建议参考原论文：Path Aggregation Network for Instance Segmentation

简单理解可参考深度学习-路径聚合网络(PANet网络)

(PANet, Path Aggregation Network)是一种深度学习网络结构，用于图像分类和目标检测任务。它采用了多尺度特征融合和路径聚合的方法，能够有效地提高模型的性能和准确率，PAN网络结构包括主干网络和特征金字塔网络两部分，其中特征金字塔网络用于生成多尺度特征图，主干网络则用于将这些特征图进行路径聚合和特征融合。

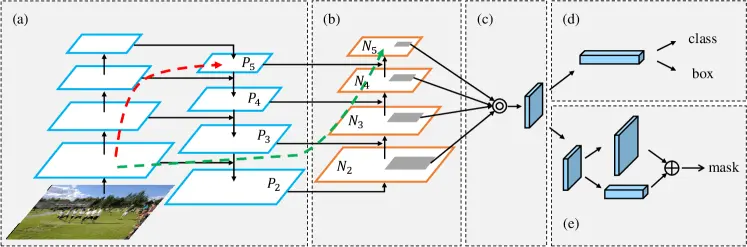

PANet 框架

Figure 1:Illustration of our framework. (a) FPN backbone. (b) Bottom-up path augmentation. (c) Adaptive feature pooling. (d) Box branch. (e) Fully-connected fusion. Note that we omit channel dimension of feature maps in (a) and (b) for brevity.

(a)(b)(c)(d)(e)。注意，为了简洁，(a)和(b)中省略了特征图的通道维度。

在传统的目标检测模型中，如 Faster R-CNN，多尺度特征的处理通常采用金字塔结构或特征融合的方式。PANet 通过引入自上而下和自下而上的路径聚合，有效利用不同层次的特征图，使得模型能够更好地适应不同尺度目标和场景。

PANet 包含两个主要的模块：

• 自上而下的路径聚合模块（PA）： 该模块从较低分辨率的特征图开始，通过上采样操作逐层向上传递信息。在每个层级，低分辨率特征图与高分辨率特征图进行横向连接和逐点加法操作，以整合不同尺度的信息。

• 自下而上的路径聚合模块（PAM）： 该模块从高分辨率的特征图开始，通过下采样操作逐层向下传递信息。同样，在每个层级，高分辨率特征图与低分辨率特征图进行横向连接和逐点加法操作。

这两个路径聚合模块相互协作，构成了 PANet 的核心结构。通过这种设计，PANet 能够更好地整合不同尺度的特征信息，提高了目标检测模型对小目标和遮挡目标的检测性能。PANet 的设计结构提供了一种通用的多尺度信息聚合方法，可以应用于不同的目标检测任务。

简而言之，就是先进行下采样，再进行上采样，最后进行特征融合，或者先进行上采样，再进行下采样，最后进行特征融合，同时使用自上而下和自下而上的的两个金字塔结构，使得模型能够更好地适应不同尺度目标和场景。

只在P3、P4、P5三个特征层上构建了FPN和PAN特征金字塔结构，主要有以下几个考虑：

• 计算资源受限。FPN和PAN都会引入额外计算量,作者需要考虑实际部署的速度指标。因此只在最关键的几层特征图上进行多尺度特征融合是一种折中。
• P3-P5对检测任务影响最大。大量研究表明,在目标检测任务中,P3-P5对代表不同尺度目标的效果最好,因此重点增强这三层特征已能达到很好的效果。
• 高分辨图的语义值有限。YOLOv8中只有P3-P5三层进行下采样,更高分辨率的特征层语义信息有限,因此作者可能认为没必要构建超过三层的金字塔结构。
• 保证实用性。仅在三层特征图上使用FPN和PAN,就足以使YOLOv8在速度和精度上达到最优的平衡,比构建更深的金字塔结构更实用。

PANet 能够更好地提取浅层特征，并多角度、多方面地融合提取特征，从而使得特征图中的特征信息更丰富全面。然而，PANet 只是通过简单的线性聚合来融合特征图，在融合过程中没有考虑浅层特征图和深层特征图的重要区域不同，在融合过程中会保留原特征图无用的信息。

A2SFF模块 待续...... ​
